IBM发布全球首款亚1纳米芯片技术：摩尔定律的续命丹还是终极进化？

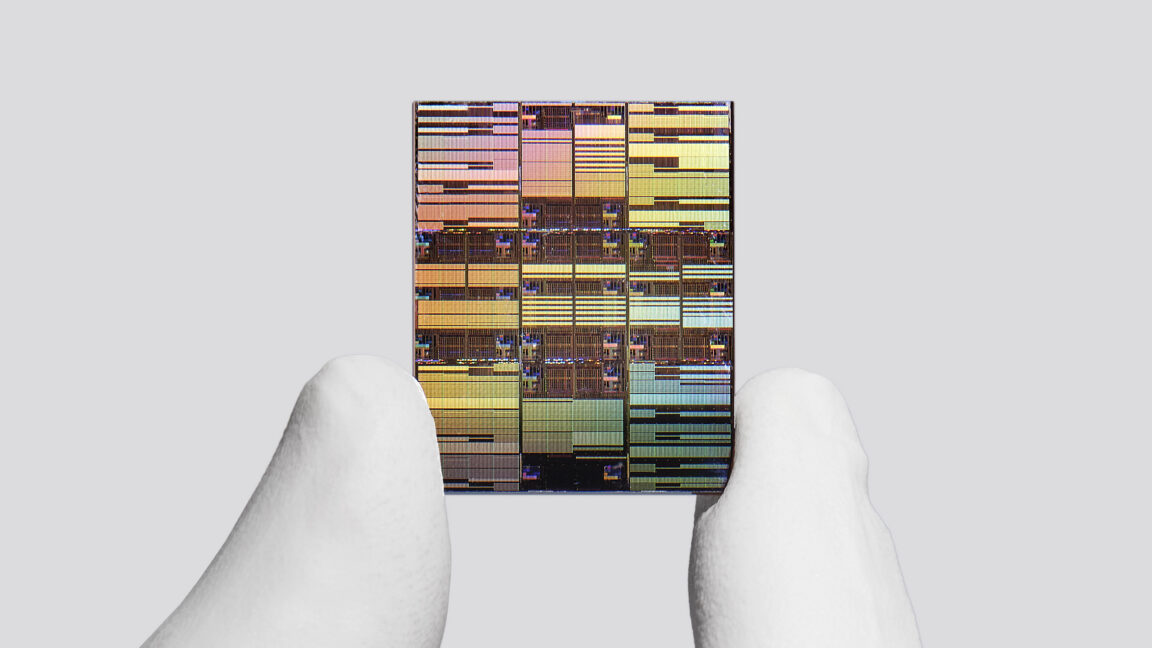

指甲盖大小的空间里塞进近1000亿个晶体管——IBM在6月25日发布的亚1纳米芯片技术，用一种全新的Nanostack架构，把半导体制造的物理极限又往前推了一大步。

首先需要澄清一个概念：所谓亚1纳米，并不意味着芯片上的物理结构真的小于1纳米。实际上，由于量子隧穿效应等物理限制，制造真正意义上的亚1纳米结构在当前技术下几乎不可能。IBM采用的是7埃节点（1纳米=10埃），通过全新的Nanostack架构实现了等效于亚1纳米节点的性能提升。

这种命名方式在半导体行业并不新鲜。从几十年前开始，工艺节点的数字就已经不再对应实际的物理尺寸，而是代表一个性能密度等级。2纳米、3纳米只是营销代号，真正的技术含量在于架构创新。

IBM的Nanostack架构核心思路是：既然水平方向已经很难继续缩小，那就向垂直方向要空间。具体来说，它将两个晶体管垂直堆叠并键合在一起，每个晶体管由三片纳米片（nanosheet）组成，每片纳米片厚度仅5纳米，约相当于15行硅原子的宽度。

这种设计并非凭空而来。早在2021年，IBM就推出了基于纳米片晶体管的2纳米芯片技术，而Nanostack正是在此基础上的进化。它采用了交错通道设计（staggered-channel design），将SRAM存储单元的高度压缩了40%，使得同样的芯片面积可以容纳更多存储空间。

根据IBM公布的技术报告，Nanostack架构相比上一代2纳米节点芯片，可以实现：

性能提升50%，或能效提升70%——这两个数字对于AI数据中心来说意义重大。更关键的是SRAM缩放方面取得了40%的改进。要知道，在3纳米到2纳米的过渡中，SRAM缩放仅提升了几个百分点。SRAM是AI工作负载中至关重要的高速存储，它的容量直接决定了芯片处理大规模模型的能力。

IBM研究总监Jay Gambetta表示：这不仅仅是一个渐进式的进步，而是一次有意义的飞跃。他描述这项技术指向一个未来：计算能力可以显著提升，而能耗不必相应增加。

需要指出的是，IBM本身并不制造商业芯片。它的角色是半导体技术研发的先驱，然后通过与合作伙伴（如日本的Rapidus、韩国的三星）将技术商业化。此前，IBM的2纳米纳米片技术已经通过这些合作伙伴走向量产。

IBM半导体全球研发副总裁胡惠民（Huiming Bu）预计，采用Nanostack架构的亚1纳米商业芯片最快可在5年内开始生产，最有可能在10年内实现量产。他表示：Nanostack将取代纳米片，成为领先代工厂的主流技术，无论是CPU还是GPU。

值得注意的是，台积电（TSMC）已经独立开发了自己的纳米片晶体管技术用于2纳米节点，这意味着Nanostack架构也可能被其他厂商借鉴或独立发展。

半导体行业协会（SIA）最新报告显示，半导体占据了AI数据中心机架价值的95%。在AI算力需求持续爆发的背景下，芯片性能每一点提升都直接转化为商业价值。IBM的这项突破，本质上是在不增加功耗的前提下，为AI基础设施提供了更强的计算密度。

对于关注工业设计和医疗器械领域的读者来说，这项技术的溢出效应同样值得关注。更高效的芯片意味着更小的设备体积、更长的电池续航——这些都是可穿戴医疗设备、便携式诊断仪器所迫切需要的。当亚1纳米技术在5-10年后成熟量产时，我们可能会看到今天需要一整个机柜的AI推理能力，被压缩到一个手持设备中。

💡

摩尔定律并没有死，它只是换了一种活法。当水平缩放逼近物理极限时，垂直堆叠成为新的突破口。IBM的Nanostack架构证明，半导体创新的核心从来不是把东西做小，而是用更聪明的方式组织更复杂的结构。这场亚1纳米的竞赛，本质上是架构创新的竞赛。
